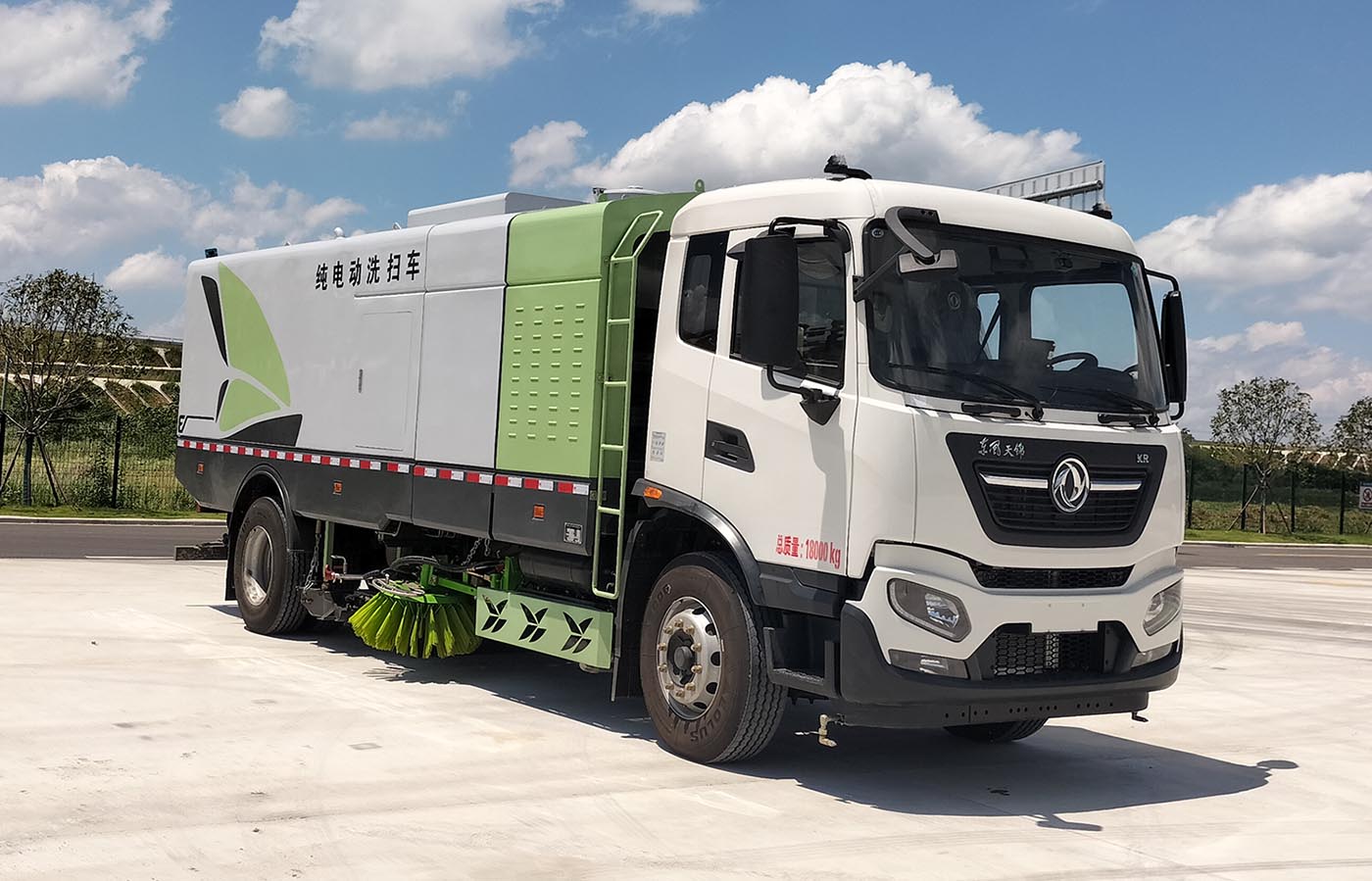

东风天锦纯电动洗扫车
HCQ5180TXSBEVCS型纯电动洗扫车产品主要技术资料产品名称HCQ5180TXSBEVCS型纯电动洗扫车外型尺寸(mm)8700,9000×2520,2550×3240,3300整车型号HCQ5180TXSBEVCS货厢尺寸(mm)××前排乘客2,3额定载客(人)总质量(kg)18000接近/离去角(°)14/10额定质量(kg)5120,5055,4070,4005前悬/后悬(mm)1400/2300,1430/2270整备质量(kg)12750,...
| HCQ5180TXSBEVCS型纯电动洗扫车产品主要技术资料 | |||
| 产品名称 | HCQ5180TXSBEVCS型纯电动洗扫车 | 外型尺寸(mm) | 8700,9000×2520,2550×3240,3300 |
| 整车型号 | HCQ5180TXSBEVCS | 货厢尺寸(mm) | ×× |
| 前排乘客 | 2,3 | 额定载客(人) | |
| 总质量(kg) | 18000 | 接近/离去角(°) | 14/10 |
| 额定质量(kg) | 5120,5055,4070,4005 | 前悬/后悬(mm) | 1400/2300,1430/2270 |
| 整备质量(kg) | 12750,13800 | 最高车速(km/h) | 100,89,90 |
| 排放标准 | |||
| 整车说明 | 该车主要专用装置为扫刷,吸盘,水箱等,该车通过清扫机构、吸扫结合的工作原理对路面进行清扫作业;储能装置种类/储能装置单体及总成生产企业:磷酸铁锂电池/宁德时代新能源科技股份有限公司.ABS型号/生产企业:J ABS/焦作博瑞克控制技术有限公司;随底盘选装限速装置,限速:89km/h,90km/h.侧面防护装置为专用装置,后下部防护装置材料:Q235B,连接方式:螺栓连接,断面尺寸(mm):120×60,离地高度400mm.整车长/轴距/前悬/后悬对应关系(mm):8700/5000/1430/2270,9000/5300/1400(1430)/2300(2270).随底盘选装驾驶室外观样式,轮毂样式.后部安装箭头指示灯仅在作业状态下开启. | ||
| HCQ5180TXSBEVCS型纯电动洗扫车底盘参数 | |||
| 底盘型号 | EQ1180GEVJ1 | 燃油种类 | 纯电动 |
| 轴数 | 2 | 前轮距(mm) | 1880,1920 |
| 轴距(mm) | 4500,5000,5300 | 后轮距(mm) | 1860 |
| 轮胎数 | 6 | 轮胎规格 | 295/80R22.5 18PR |
| HCQ5180TXSBEVCS型纯电动洗扫车发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
| TZ370XS-LKM1101 TZ370XS-LKM1103 | 苏州绿控传动科技有限公司 苏州绿控传动科技有限公司 | 0 0 | 160 160 |
东风天锦纯电动洗扫车
底盘基本参数表
二类底盘参数表
项目 | 参数 | 备注 |
底盘公告号 | EQ1180GEVJ1 | / |
轴距（mm） | 5300 | / |
最大总质量（kg） | 18000 | / |
最高车速（km/h） | 89 | / |
充电时间（h） | 2.5小时 180A直流充电 | 剩余30%soc |
0-50km加速性能（s） | ≤9.2 | 满载 |
二类底盘配置表
系统 | 项目 | 配置情况 |
车身 | 驾驶室 | D530平头半排驾驶室 |
乘载人数 | 3 | |
电机 | 类型 | 永磁同步电机 |
额定/峰值功率（kW） | 80/160 | |
额定/峰值扭矩（Nm） | 600/1100 | |
额定/峰值转速（rpm） | 3473/8700 | |
电控 | 集成控制器 | 六合一 |
动力电池 | 电池电量（kWh） | 282 |
电芯类型 | 磷酸铁锂 | |
温控系统 | 标配加热带 | |
底盘系统 | 车架幅面尺寸（mm） | 80 |
车架宽度（mm） | 250 | |
减震器 | 双向筒式减震器 | |
前桥 | 6t前桥 | |
后桥 | 11t单减 | |
轮胎规格 | 295/80R22.5 | |
方向助力型式 | 电控助力 | |
功能配置 | 空调 | 单冷空调+PTC暖风 |
安全配置 | ABS |
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到国家对于新能源产品底盘的各项法规要求、可靠性高；其具备如下特点：
(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，最大总质量为18000kg；
(4) 搭载282kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求；
(6) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低；
(7) 底盘承载能力强：后双胎、轴距多样化；
(8) 最大爬坡度超20%，适合各种路况作业；
(9) 上装取电范围广，适合各类环卫车改装；
(10) 轿车化内饰及舒适性设置，电子化操控；
(11) 安全可靠：配置宁德时代国内高端电池品牌 ；
(12) 增配置：电源总开关，电池加热系统 ；
(13) 整车配置电量大，长时间作业无忧；
箱体 | 箱体容积 | 15m³（8水7尘） |
罐体材质 | 304不锈钢 | |
上装电机 | 类型 | 永磁同步电机 |
冷却方式 | 水冷 | |
专用性能参数 | 垃圾箱容积( m3 ) | 7（不锈钢材质） |
清水箱容积( m3 ) | 8（不锈钢材质） | |
清扫宽度(mm) | 3000-3500 | |
清扫作业速度(km/h) | 3-15 |
保洁作业速度(km/h) | 15-20 | |
最大清扫能力(m2/h) | 50000 | |
抽吸能力 | 密度(g/cm3) | 2.0 |
质量(kg) | 1.5 | |
抽吸粒度(mm) | ≥100 | |
垃圾厢倾卸角 | ≥45° | |
清扫效率 | ≥96% | |
作业噪声(db) | < 88 符合GB7258规定 | |
喷水形式 | 低压雾状 | |
主要元件组成 | 高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等 | |
高压水泵 | GTM-4026 | |
清扫降尘 | 左右前扫盘 | |
吸尘降尘 | 吸盘吸风口内 | |
电子控制，一键操作 | ||
液压系统 | 型式 | 开放式，电动控制集中操纵 |
主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等 | |
摆线马达 | LD马达 | |
液压油缸 | 海普瑞斯 | |
电器系统 | 系统组成 | 由底盘车电路专用工作装置操作控制电路组成。 |
电控箱面板组成 | 主电机转速表、机油温度报警装置、各种操作控制开关 | |
控制开关 | 上海施耐德 | |
风机系统 | 型式 | 专用高压离心风机 |
额定工作转速 | 2000 | |
传动型式 | 底盘电机带齿耐高温A带传动(4根) | |
清扫系统 | 型式 | 在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 |
主要元件组成 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 | |
扫刷撑开直径 | φ800-900mm | |
扫盘马达转速 | 140r/min | |
扫盘数量 | 2 | |
单个扫盘配刷数量 | 22 | |
扫盘倾角调整 | 前倾5°~15° 外倾5°~10° | |
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸控制双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量8），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。 |
吸管直径 | φ180mm | |
工作状态吸嘴边刚性部份 离地间隙 | 5～8mm | |
其他配置 | 报警系统 | 倒车语音报警系统 |
副操作系统 | 尾部带电控操作系统，控制大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故 | |
手动泵应急举升系统 | 如遇故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。 |
